Çatlatma ve Petrol Sahası Hortumu Nedir?

Petrol ve gaz arama ve üretiminin riskli dünyasında, sıvı transfer zincirindeki her bileşen kritik öneme sahiptir. Bunların arasında mütevazı hortum hiç de basit değildir; Operasyonların güvenli ve verimli bir şekilde ilerlemesini sağlamak için zorlayıcı koşullara dayanıklı, hassas şekilde tasarlanmış bir yaşam halatıdır. bir Çatlatma ve Petrol Sahası hortumu yüksek basınçlı kırma sıvısı ve aşındırıcı sondaj çamurundan üretilen su ve ham petrole kadar çeşitli agresif ortamları aşırı basınç, sıcaklık ve dinamik gerilim altında taşımak için tasarlanmış özel bir ekipman parçasıdır. Tek bir hortumun arızalanması, maliyetli arıza sürelerine, çevresel olaylara ve ciddi güvenlik tehlikelerine yol açabilir. Bu hortumların arkasındaki mühendisliği, sağlam yapılarından karşılamaları gereken zorlu standartlara kadar anlamak mühendisler, satın alma uzmanları ve saha operatörleri için çok önemlidir. Bu kılavuz, bu hayati bileşenlerin anatomisini derinlemesine inceleyerek temel bilgileri açıklamaktadır. yüksek basınçlı frac hortumu özellikleri önemi API 7K frac hortum sertifikası ve rolü çelik tel takviyeli kırma hortumu tasarımlar. Ayrıca, kritik saha uygulamaları hakkında, örneğin ne zaman planlanacağını bilmek gibi pratik rehberlik de sağlayacağız. petrol sahası çamur pompası hortumunun değiştirilmesi ve doğrunun nasıl seçileceği Su transferi için petrol sahası boşaltma hortumu operasyonlar. Derin teknik bilgileri saha düzeyindeki pratiklikle birleştiren bu makale, bu temel varlıkların belirlenmesinden, sürdürülmesinden veya işletilmesinden sorumlu olan herkes için kapsamlı bir kaynak görevi görür.

Yüksek Performanslı Frac Hortumun Anatomisi

Kaliteli bir kırılma hortumunun olağanüstü esnekliği tesadüf değildir; her katmanın farklı ve hayati bir işleve hizmet ettiği, titizlikle katmanlandırılmış bir yapının sonucudur. Tasarımın özünde çelişkili görünen talepleri dengelemesi gerekiyor: Muazzam güç ile esneklik, kimyasallara karşı dayanıklılık ile aşınma toleransı ve uzun ömür ile yönetilebilir ağırlık. Bu çok katmanlı yaklaşım, en içteki katmanın taşınan akışkanla doğrudan temas halinde olduğu tüp veya astarla başlar. Tipik olarak, kırma sıvılarında bulunan kimyasalların, asitlerin ve propantların neden olduğu bozulmaya direnmek üzere formüle edilmiş özel sentetik kauçuk veya termoplastik poliüretan bileşiklerinden yapılır. Bu astarı çevreleyen, hortumun basınç taşıma kapasitesini belirleyen gerçek omurgası olan takviye katmanıdır. Burası çelik tel takviyeli kırma hortumu aşırı iç basınçları kontrol altına almak ve pompa döngülerinden kaynaklanan titreşimli yorgunluğa dayanmak için çok sayıda spiral veya yüksek gerilimli çelik tel örgüsü kullanarak kendini farklılaştırıyor. Son olarak örtü tabakası dış çevreye karşı ilk savunma hattı görevi görür. Olağanüstü sağlamlığa, hava koşullarına, ozona, UV radyasyonuna, yağa ve engebeli arazide sürüklenmeden kaynaklanan fiziksel aşınmaya karşı dayanıklı olacak şekilde tasarlanmıştır ve altındaki kritik takviyenin bütünlüğünü sağlar.

• İç Astar: Dahili sıvı kimyasına karşı koruma sağlamak için NBR, HNBR veya poliüretan gibi yağa ve aşınmaya dayanıklı bileşiklerden yapılmıştır.
• Takviye Katmanı: Maksimum patlama basıncı ve ani yorulma direnci sağlamak için helisel olarak sarılmış veya birden fazla katman halinde örülmüş yüksek gerilimli çelik tel.
• Koruyucu Kapak: Genellikle CR veya CSM gibi sentetik kauçuktan yapılmış, sahadaki kötü muameleye dayanacak şekilde tasarlanmış, sağlam, hava koşullarına dayanıklı bir dış katman.
• Uç Parçaları: Sızdırmaz, yüksek bütünlüğe sahip bir montaj oluşturmak için dövme çelik flanşlar veya dişli bağlantı parçaları, dövme veya kıvırma yoluyla güvenli bir şekilde birleştirilir.

Temel Performans Metriklerinin Çözümü: Yüksek Basınçlı Frac Hortumu Teknik Özellikleri

Doğru hortumun seçilmesi hortumun tam olarak anlaşılmasını gerektirir. yüksek basınçlı frac hortumu özellikleri . Yayınlanan bu ölçümler yalnızca rakamlardan ibaret değil; tanımlanmış koşullar altında performans sınırlarının garantisidirler. En kritik özellik, hortumun güvenli bir şekilde işlemek üzere tasarlandığı maksimum sürekli basınç olan çalışma basıncıdır (WP). Aynı derecede önemli olan, tipik olarak WP'nin katı olan (örn. 4:1) nihai arıza noktasını temsil eden minimum patlama basıncıdır (MBP). Test basıncı (TP), fabrikada yapılan deneme testleri sırasında uygulanan, genellikle WP'nin üzerinde ancak MBP'nin altındaki basınçtır. Diğer hayati özellikler arasında akış hızını ve basınç düşüşünü etkileyen iç çap (ID); hortumun bükülmeden veya takviyelere zarar vermeden ne kadar sıkı bükülebileceğini gösteren bükülme yarıçapı; ve hem medya hem de ortam ortamı için sıcaklık aralığı. Bu spesifikasyonların pompanızın çıkışına, akışkanın özelliklerine ve sahanın düzenine tam olarak uygun hale getirilmesi, güvenli ve güvenilir çalışma için esastır.

Kritik Uygulamalar ve Değiştirme Kılavuzu

Bir hortumun teorik mükemmelliği pratik uygulamasında kanıtlanmıştır. Sahadaki en zorlu ve yaygın kullanımlardan ikisi, hortum performansı ve yaşam döngüsü yönetiminin farklı yönlerini vurgulamaktadır. Yüksek basınç tarafında, çamur pompalarına ve frac pompalarına bağlı hortumlar, aşındırıcı, yüksek basınçlı sıvılarla ilgilenen operasyonun atardamarlarıdır. Yüksek hacim tarafında, su aktarımına yönelik tahliye hortumları, basıncın daha düşük olabileceği ancak dayanıklılığın ve akış verimliliğinin önemli olduğu kırma operasyonları ve sıvı taşıma için gereken yüksek akış hızlarını yönetir.

Çamur Pompası Sistemleri: Sondajın Kalbi

Çamur pompası hortumları, sürekli olarak yüksek basınçlı titreşimlere ve aşındırıcı sondaj çamuruna maruz kalan, en zorlayıcı ortamlardan birinde çalışır. Bir işlemin ne zaman gerçekleştirileceğini bilmek petrol sahası çamur pompası hortumunun değiştirilmesi güvenliği operasyonel ekonomiyle dengeleyen kritik bir beceridir. Yıkıcı bir başarısızlığı beklemek hiçbir zaman bir seçenek değildir. Değiştirmeye ilişkin temel göstergeler arasında, kapakta takviye tellerini açığa çıkaran gözle görülür çatlaklar veya şiddetli aşınma, dahili kat ayrılmasını gösteren lokal şişkinlik veya şişme, bağlantı elemanlarında önemli ve kalıcı sızıntı veya basınç döngülerine göre önerilen hizmet ömrünü aşan bir hortum yer alır. Çalışma saatlerine ve düzenli, belgelenmiş denetimlere dayalı proaktif bir değiştirme programının uygulanması, planlanmamış arıza süreleriyle uğraşmaktan çok daha uygun maliyetlidir.

Su Transferi ve Sıvı Taşıma: Yüksek Hacimleri Yönetmek

Frac karıştırıcılara su temini veya üretilen suyun aktarılması gibi işlemler için sıklıkla farklı bir hortum profili kullanılır. bir Su transferi için petrol sahası boşaltma hortumu büyük iç çapı, düşük akış direncini ve sürüklenmeye ve ezilmeye karşı olağanüstü sağlamlığı optimize edecek şekilde tasarlanmıştır. Hâlâ sağlam olmasına rağmen, takviyesinde, daha hafif çelik tel yerine veya bununla birlikte polyester veya aramid gibi yüksek mukavemetli tekstil katmanları kullanılabilir; bu da uzun mesafelerde yatay kullanıma uygun, daha esnek ve bazen daha hafif bir hortum oluşturabilir. Buradaki temel spesifikasyonlar akış hızı ID'sine, emme kapasitesine (pompa girişinde kullanılıyorsa) ve kapak için olağanüstü aşınma direncine odaklanmaktadır.

SSS

Yüksek basınçlı frac hortumu ne sıklıkla değiştirilmelidir?

Değiştirme sıklığı çalışma basıncı döngülerine, sıvının aşındırıcılığına ve çevre koşullarına bağlı olduğundan zamana dayalı tek bir cevap yoktur. En iyi uygulama, duruma dayalı bir bakım programını takip etmektir. Muayenede kapakta takviyeyi açığa çıkaran herhangi bir hasar, çıkıntılar, derin kesikler veya sertleşmiş/çatlak lastik tespit edilirse hortumlar derhal değiştirilmelidir. Ek olarak üreticiler genellikle maksimum çalışma basıncına ve darbe döngülerine dayalı olarak önerilen bir hizmet ömrü sağlar. Üreticinin rehberliği ve sıkı denetim kayıtları doğrultusunda planlı bir bakım planının parçası olarak hortumların proaktif olarak değiştirilmesi, bir arızaya tepki vermekten çok daha güvenli ve daha ekonomiktir.

Hortumdaki "4:1 güvenlik faktörü" ne anlama gelir?

4:1 güvenlik faktörü (veya 3:1 veya 5:1 gibi benzer bir oran) kritik bir tasarım ilkesidir. Bu, hortumun minimum patlama basıncının (MBP), nominal çalışma basıncından (WP) dört kat daha yüksek olduğu anlamına gelir. Örneğin, 10.000 PSI'lık bir WP hortumunun MBP'si en az 40.000 PSI olacaktır. Bu büyük marj, basınç artışlarını, sistem basıncının potansiyel olarak düşük derecelendirilmesini, zamanla malzeme yorulmasını ve öngörülemeyen gerilimleri hesaba katar. Temel bir güvenlik tamponudur. Değerlendirirken yüksek basınçlı frac hortumu özellikleri Daha yüksek bir güvenlik faktörü genellikle daha sağlam ve muhafazakar bir şekilde tasarlanmış bir ürünü gösterir.

Su aktarımı için "yassı" hortum ile standart kauçuk hortum arasındaki fark nedir?

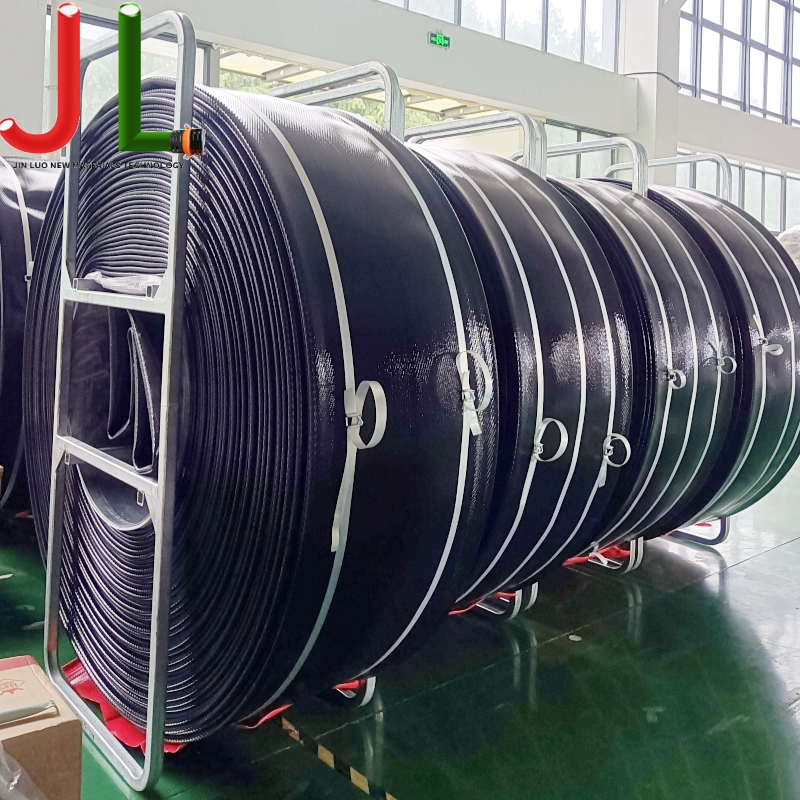

Standart bir kauçuk boşaltma hortumu tipik olarak yuvarlaktır ve boşken şeklini korur; genellikle emme sırasında çökmeyi önlemek için spiral telli bir yapıya sahiptir. Genellikle düz bir hortum olarak kullanılır Su transferi için petrol sahası boşaltma hortumu , esnek olacak ve boşken tamamen düzleşecek şekilde tasarlanmıştır; bu da uzun mesafelerde yuvarlanmasını, taşınmasını ve saklanmasını çok daha kolaylaştırır. Layflat hortumlar genellikle PVC veya poliüretan kaplı kumaşlardan yapılır. Yer üzerindeki geçici, yüksek hacimli su hatları için mükemmeldirler ancak genellikle daha kalıcı veya sağlam hizmet için tasarlanmış ağır hizmet tipi yuvarlak kauçuk boşaltma hortumundan daha düşük basınç değerlerine ve daha az aşınma direncine sahiptirler.
