TPU Lay Düz Hortum Sıvı Transferiniz için En İyi Seçim mi?

Endüstriyel sıvı transferi alanında, tahliye hortumunun seçimi operasyonel verimliliği, güvenliği ve toplam sahip olma maliyetini doğrudan etkiler. PVC ve kauçuk geleneksel olarak pazara hakim olsa da, TPU yassı hortum döşendi özellikle hidrokarbonlar, aşınma ve aşırı sıcaklıklar içeren zorlu uygulamalar için yüksek performanslı bir alternatif olarak ortaya çıkmıştır. Bu makale, TPU döşemeli düz hortumun malzeme özelliklerini, kimyasal direncini, basınç değerlerini ve yağ transferi gibi özel görevlere uygunluğunu inceleyerek mühendis düzeyinde bir analiz sağlar.

TPU ve PVC Lay Düz Hortum: Karşılaştırmalı Malzeme Analizi

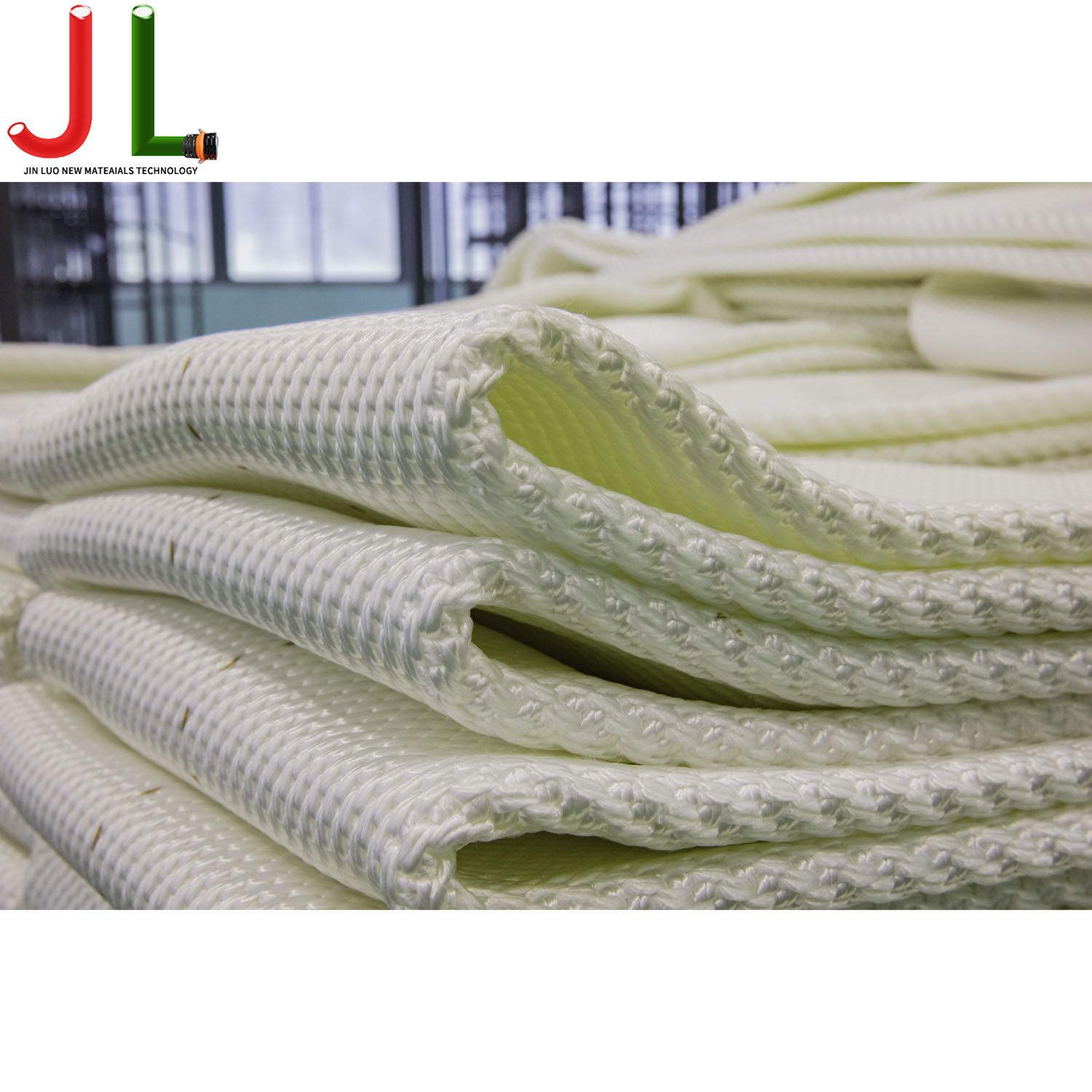

Arasında seçim yapma TPU vs PVC yassı hortum polimer bilimi ve uygulama taleplerinin ayrıntılı bir şekilde anlaşılmasını gerektirir. PVC (Polivinil Klorür) hortumlar genellikle esneklik sağlamak için plastikleştirilir ancak bu, uzun vadeli stabilite pahasına gelir. Buna karşılık TPU (Termoplastik Poliüretan), kauçuğun esnekliğini plastiğin dayanıklılığıyla birleştiren elastomerik bir alaşımdır. TPU'nun yüksek mukavemetli bir polyester takviyeyi kapsüllediği "dokuma boyunca ekstrüzyon" yapı yöntemi, yapıştırıcılar olmadan homojen bir yapı oluşturarak katmanlara ayrılma risklerini ortadan kaldırır.

Performans Matrisi: TPU, PVC ve Kauçuk

Farklılıkları ölçmek için aşağıdaki tablo, yassı hortum yapımında kullanılan üç yaygın malzemedeki kritik mühendislik parametrelerini karşılaştırmaktadır.

Veriler, PVC'nin genel sulama için düşük maliyetli bir seçenek olmaya devam ettiğini doğruluyor. TPU yassı hortum döşendi Aşındırıcı ve kimyasal açıdan agresif ortamlarda daha uzun hizmet ömrü sayesinde daha yüksek başlangıç maliyetini haklı çıkarır.

TPU Lay Düz Hortumun Kimyasal Direnci: Ayrıntılı Bir İnceleme

Tedarik mühendisleri için TPU döşemeli düz hortum kimyasal direnci Profil belirleyici bir faktördür. TPU'nun direnci, sıvıları kirletebilecek göçmen plastikleştiriciler kullanılmadan çok çeşitli maddelere karşı inertlik sağlayan moleküler yapısından kaynaklanmaktadır.

Endüstriyel Sıvılarla Uyumluluk

TPU doğası gereği alifatik hidrokarbonlara, yağlama yağlarına ve greslere karşı dayanıklıdır. Aynı zamanda acı su, deniz suyu ve seyreltilmiş asitler ve alkalilerle de iyi performans gösterir. Ancak güçlü polar çözücüler, esterler veya ketonlar için uygun değildir. Aşağıda teknik veri sayfalarına dayalı bir uyumluluk kılavuzu bulunmaktadır:

• Hidrokarbonlar (Dizel, Gazyağı, Ham): Mükemmel. Hortum astarı, uzun süreli temasta bile çekme mukavemetini (minimum 5.800 psi veya 40 MPa) korur.
• Sondaj Çamurları ve Çimento Bulamaçları: Mükemmel aşınma direnci iç erozyonu önler.
• İçme Suyu: Özel TPU bileşikleri NSF/ANSI 61 sertifikalıdır ve içme suyuna tat veya koku verilmemesini sağlar.
• Tarımsal Gübreler (Sıvı Gübre): Mükemmel; pürüzsüz TPU tüp, kolay yıkamaya olanak tanır ve kalıntı oluşumunu önler.

Kimyasal Direnç: Sıcaklık ve Konsantrasyon Faktörleri

TPU'nun kimyasal direnci mutlak değildir; sıcaklığın ve kimyasal konsantrasyonun bir fonksiyonudur. Yüksek sıcaklıklarda kimyasal saldırı hızı artar. Sürekli çalışma için standart servis sıcaklığı aralığı -50°C ila 65°C'dir ve 80°C'ye kadar piklere izin verilir. Yüksek sıcaklıklarda konsantre asitlere karşı direnç gerektiren uygulamalar için özel TPU versiyonları veya alternatif malzemeler gerekli olabilir. Üreticiler, benzersiz uygulamalar için talep üzerine özel kimyasal direnç çizelgeleri sağlayabilirler.

TPU Lay Düz Hortum Basınç Değeri: Güvenlik Marjını Tasarlamak

Anlamak TPU düz hortum basınç derecesi yatıyordu sistem tasarımı ve güvenlik uyumluluğu açısından kritik öneme sahiptir. Basınç tipik olarak iki değerle tanımlanır: Çalışma Basıncı (normal servis sırasındaki maksimum basınç) ve Patlama Basıncı (hortumun felaketle sonuçlanabileceği nokta).

Çalışma Basıncı ve Patlama Basıncı: Güvenlik Faktörü

Endüstri standartları, patlama ve çalışma basıncı arasında genellikle 3:1 veya 4:1 oranında bir güvenlik faktörü belirler. Örneğin, çalışma basıncı 300 psi olan bir hortumun minimum patlama basıncı 900 psi olmalıdır. Bu, çalışma sırasındaki basınç artışlarını, dalgalanmaları ve mekanik gerilimleri hesaba katar.

Çap ve Et Kalınlığına Göre Basınç Değeri

Basınç değerleri çapla ters orantılıdır. 2 inçlik bir hortum, çember gerilimi formülü nedeniyle 16 inçlik bir hortuma göre çok daha yüksek basınçlara dayanabilir. Aşağıdaki tablo, tipik basınç aralıklarını göstermek için birden fazla üreticinin verilerini bir araya getirmektedir.

Düzeneğin nihai basınç derecesinin genellikle kaplin olan en düşük değere sahip bileşen tarafından belirlendiğine dikkat etmek çok önemlidir. Aşındırıcı ortamlarda yüksek basınç bütünlüğünü korumak için paslanmaz çelik saplı kaplinler (örn. 316 SS) önerilir.

Hafif TPU Lay Düz Hortum: Lojistik ve Operasyonel Avantajlar

Talebi hafif TPU yassı hortum hızlı konuşlandırma ihtiyacından ve mürettebat yorgunluğunun azaltılmasından kaynaklanmaktadır. Vahşi doğada yangınla mücadele veya sel kontrolü gibi acil müdahale senaryolarında her kilogram önemlidir.

Ağırlık Avantajının Ölçülmesi

Standart 6 inçlik bir kauçuk emme hortumunun ağırlığı 5-6 kg/m'ye (3,3-4,0 lbs/ft) kadar çıkabilir. Buna karşılık 6 inçlik hafif TPU yassı hortum ağırlığı yaklaşık 2,48 kg/m'dir (1,66 lbs/ft). 200 metrelik (660 ft) uzunluk için bu, 500 kg'ın (1100 lbs) üzerinde bir ağırlık tasarrufunu temsil eder. Bu azalma şunları sağlar:

• Daha Hızlı Paketleme ve Paket Açma: Daha düşük bobin hacmi ve ağırlığı, personel üzerindeki yükü azaltır.
• Azaltılmış Taşıma Maliyetleri: Kamyon veya helikopter başına daha fazla hortum yüklenebilir.
• Basitleştirilmiş Kullanım: Hareket halindeki bir araçtan veya küçük bir ekip tarafından konuşlandırılabilir.

Hortumun boşaltıldığında tamamen düzleştiği "düz yatırma" özelliği aynı zamanda depolama için daha küçük bir ayak izi anlamına gelir ve daha kolay temizlik ve bakım yapılmasına olanak tanır.

Yağ Transferi için TPU Lay Düz Hortum: Tasarım ve Güvenlik Protokolleri

Kullanma TPU yassı hortum döşendi for oil transfer yanıcı sıvılar ve statik elektrikle ilişkili riskleri azaltmak için özel tasarım özellikleri gerektirir. Standart TPU hortumları yağa dayanıklıdır ancak açık deniz ve rafineri uygulamaları daha fazla güvenlik gerektirir.

Anti-Statik Yapı ve Yapıştırma

Hidrokarbonlar bir hortumdan yüksek hızda aktığında statik elektrik birikir. Dağıtılmadığı takdirde statik boşalma buharları ateşleyebilir. için tasarlanmış yüksek performanslı hortumlar Yağ transferi için tpu yassı hortum döşendi topraklama mekanizmalarını entegre edin. Örneğin, özel açık deniz hortumları, hortum gövdesi içerisinde tüm uzunluğu boyunca uzanan iki adet kapsüllenmiş bakır topraklama teli içerir.

Bu kabloların iletken kaplinlere (sünek demir veya paslanmaz çelikten yapılmış olanlar gibi) ve ardından gerçek toprağa elektriksel olarak bağlanması gerekir. Böyle bir sistemin direnci, MIL-PRF-370K gibi askeri standartların gerektirdiği 1,5 ohm/ft (4,9 ohm/m) eşiğinin oldukça altında olacak şekilde tasarlanmıştır.

Hidrokarbon Transferi için Mekanik Sağlamlık

Petrol transferine yönelik hortumlar, statik enerji dağıtımının ötesinde, gemiden kıyıya veya gemiden gemiye operasyonlar sırasında çekme kuvvetlerine dayanabilmek için yüksek çekme mukavemeti gerektirir. Dairesel olarak dokunmuş takviye, 80.000 lbs'ye (16" hortum için) kadar çekme mukavemeti dereceleri sağlayarak hortumun kendi ağırlığı altında veya gemi sürüklenmesinden ayrılmamasını sağlar. TPU kapağı ayrıca dış katmanın şişmesini veya yumuşamasını önleyerek bunker yakıtı, jet yakıtı ve ham petrole karşı gerekli direnci sağlar.

Sonuç: Kritik İşlemler için TPU Lay Düz Hortumun Belirlenmesi

Mühendislik avantajları TPU yassı hortum döşendi Açıktır: Geleneksel kauçuk veya PVC hortumlarla karşılaştırıldığında üstün aşınma direnci, geniş bir kimyasal uyumluluk penceresi ve yüksek bir dayanıklılık/ağırlık oranı sunar. Projeniz için belirlerken aşağıdakileri göz önünde bulundurun:

• Hidrokarbon içeren uygulamalar için hortumlara öncelik verin. TPU döşemeli düz hortum kimyasal direnci doğrulama ve zorunlu anti-statik kablolama.
• Engebeli arazide susuzlaştırma veya sulama için, dayanıklılığı hafif TPU yassı hortum değiştirme döngülerini azaltır.
• Her zaman doğrulayın TPU düz hortum basınç derecesi yatıyordu dalgalanma olayları da dahil olmak üzere sisteminizin maksimum dinamik basıncına karşı.
• Karşılaştırma yaparken TPU vs PVC yassı hortum , yalnızca ilk satın alma fiyatını değil, toplam yaşam döngüsü maliyetini de hesaplayın, uzun ömürlülüğü ve daha az bakımı hesaba katın.

Gibi özel uygulamalar için Yağ transferi için tpu yassı hortum döşendi , hortumun iletkenlik ve sıvı uyumluluğu açısından endüstri standartlarını karşıladığını doğrulayan belgeler konusunda ısrar edin. Malzeme bilimini uygulamayla eşleştirerek mühendisler güvenli, verimli ve uygun maliyetli sıvı transfer operasyonları sağlayabilirler.

Sıkça Sorulan Sorular (SSS)

1. TPU yassı hortum dizel yakıtın sürekli pompalanması için kullanılabilir mi?

Evet, TPU doğası gereği dizele ve diğer alifatik hidrokarbonlara karşı dayanıklıdır. Bununla birlikte, özellikle deniz veya açık deniz ortamlarında sürekli pompalama için, elektrostatik boşalmayı önlemek üzere anti-statik teller ve iletken kaplinlerle özel olarak tasarlanmış bir hortum gereklidir.

2. TPU'nun esnekliği -40°C'deki kauçuğa kıyasla nasıldır?

TPU, geçiş yapabilen plastikleştiriciler kullanılmadan -50°C'ye kadar mükemmel esnekliği korur. Kauçuk bileşikleri düşük sıcaklıklarda da çalışabilir ancak özel (ve daha pahalı) formülasyonlar gerektirebilir. TPU genellikle düşük sıcaklık performansında daha tutarlıdır.

3. TPU döşemeli düz hortum için maksimum sürekli çalışma sıcaklığı nedir?

Standart maksimum sürekli çalışma sıcaklığı 65°C'dir (150°F). 80°C'ye (175°F) kadar kısa süreli piklere izin verilir, ancak bu üst sınıra uzun süre maruz kalmak hortumun ömrünü kısaltacaktır.

4. TPU döşemeli düz hortum içme suyu için güvenli midir?

Evet, ancak yalnızca hortumun NSF/ANSI 61 veya eşdeğer standartlara göre özel olarak onaylanmış olması durumunda. Tüm TPU bileşikleri gıdada kullanılabilir değildir; bazıları içme suyuna uygun olmayan katkı maddeleri içerir. Her zaman sertifikayı doğrulayın.

5. Yassı hortumda "yılanlanmaya" ne sebep olur ve TPU bunu önler mi?

Basınç altında "yılanlanma" veya yanal dengesizlik, donatının aşırı uzamasından kaynaklanır. Yüksek kaliteli TPU hortumlar, uzamayı %2'den daha azıyla sınırlayan, hortumun bükülmesini ve kıvrılmasını önleyen, istikrarlı akış ve daha az aşınma sağlayan dairesel dokunmuş polyester iplikler kullanır.

Referanslar

1. TIPSA. (2025). Oroflex Terrain - Yüksek akışlı ekstrüde TPU döşemeli düz boşaltma hortumu. Tipsa.com
2. Güneş hortumu. (2025). Yassı Hortumların Kodu Çözüldü: PVC, Kauçuk ve TPU Neden Farklı İhtiyaçları Karşılıyor? sunhose.com
3. TIPSA. (tarih yok). OROFLEX OFFSHORE - Son Derece Sağlam Ekstrüzyonlu TPU Yakıt ve Yağ Tahliye Yassı Yassı Hortum. DirectIndustry
4. Orientflex. (tarih yok). TPU Yassı Hortum. orientrubber.com
5. ZYfire Hortum Şirketi. (tarih yok). Zyfire Layflat 12" 200 Psi Çalışma Basıncı TPU Layflat Hortum. madeinchina.com
6. cnhoseflex.com. (2023). TPU Yassı Hortum - Teknik Özellikler. cnhoseflex.com
7. cnhoseflex.com. (2024). Yassı Hortum Malzemesine Genel Bakış: PVC, PE ve TPU'nun Artıları ve Eksileri. cnhoseflex.com
8. Hitechcorp. (2020). TPU Yassı Hortum - Teknik Veriler. hitechcorp.com.vn
9. John M. Ellsworth. (tarih yok). Kuriyama OFAQ 6 inç Poliüretan Layflat İçme Suyu Tahliye Hortumu. jmesales.com
